Raccorder une prise électrique au tableau semble simple : trois fils, un disjoncteur, un différentiel. Le branchement prise 3 fils pose pourtant des questions précises dès qu’on ouvre le coffret. Quel calibre de disjoncteur choisir, sous quel interrupteur différentiel raccorder le circuit, et comment éviter les erreurs de neutre qui provoquent des déclenchements à répétition ?
Neutres mélangés au tableau : la cause de déclenchements que les tutoriels n’expliquent pas
La plupart des guides de branchement prise détaillent le raccordement côté boîtier mural (phase, neutre, terre) sans aborder ce qui se passe à l’autre bout, dans le tableau électrique. C’est pourtant là que se niche un défaut fréquent sur les installations récentes.
A découvrir également : Comment négocier le prix du carrelage pose au m2 avec un artisan ?
Le problème porte un nom précis : le mélange de neutres entre rangées de différentiels. Sur un tableau à plusieurs interrupteurs différentiels, chaque rangée protège une zone distincte. Si le neutre d’un circuit prise raccordé sous le différentiel A revient par erreur sous le différentiel B, le courant aller et le courant retour ne passent plus dans le même tore de mesure.
Le différentiel détecte alors un déséquilibre fictif et coupe le circuit. Résultat : des déclenchements intempestifs sans défaut d’isolement réel, une sélectivité compromise, et parfois une protection partielle des circuits concernés.
A lire aussi : Réussir à réparer un volet roulant électrique défectueux
Comment vérifier l’affectation des neutres
Avant tout branchement, repérez sur votre tableau quel bornier de neutre correspond à quel interrupteur différentiel. Chaque neutre doit revenir sous le disjoncteur de sa propre rangée, jamais sur un bornier commun partagé entre zones de protection différentes.
Si votre tableau ne dispose pas de borniers séparés par rangée, c’est un indice que l’installation date d’avant les exigences actuelles de la norme NF C 15-100.
Disjoncteur 16 A ou 20 A pour un circuit prises : comparatif des exigences
La norme NF C 15-100 autorise deux calibres de disjoncteur pour protéger un circuit de prises de courant avec terre. Le choix n’est pas anodin : il conditionne la section de fil et le nombre maximal de prises sur le circuit.
| Calibre disjoncteur | Section minimale des fils | Nombre max de prises |
|---|---|---|
| 16 A | 1,5 mm² | 8 |
| 20 A | 2,5 mm² | 12 |
Un circuit protégé par un disjoncteur 16 A avec du fil en 1,5 mm² convient pour des pièces à faible consommation (chambre, bureau). En revanche, pour une cuisine où plusieurs appareils tirent simultanément, un disjoncteur 20 A avec du fil en 2,5 mm² offre une marge de sécurité supérieure.
Raccorder du fil de 1,5 mm² sur un disjoncteur 20 A est une erreur normative. Le fil chaufferait avant que le disjoncteur ne déclenche. L’inverse (2,5 mm² sur 16 A) est autorisé mais surdimensionné sans raison.

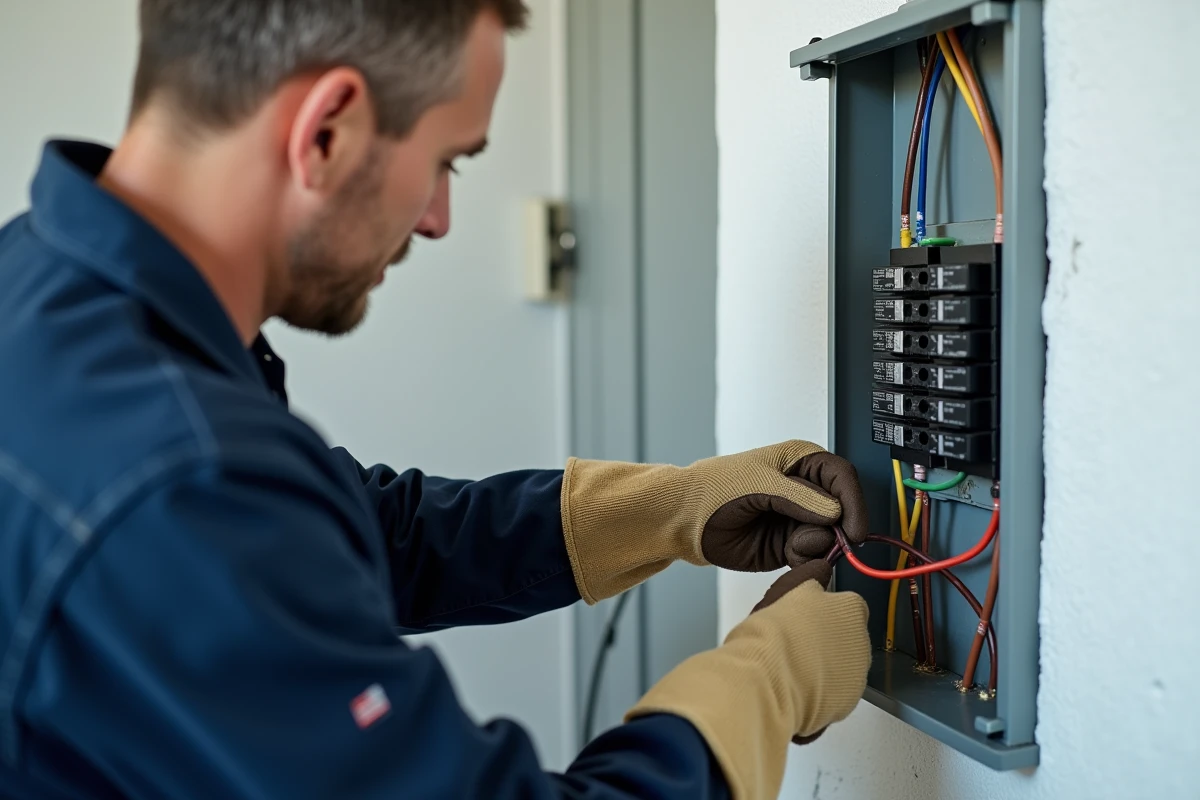

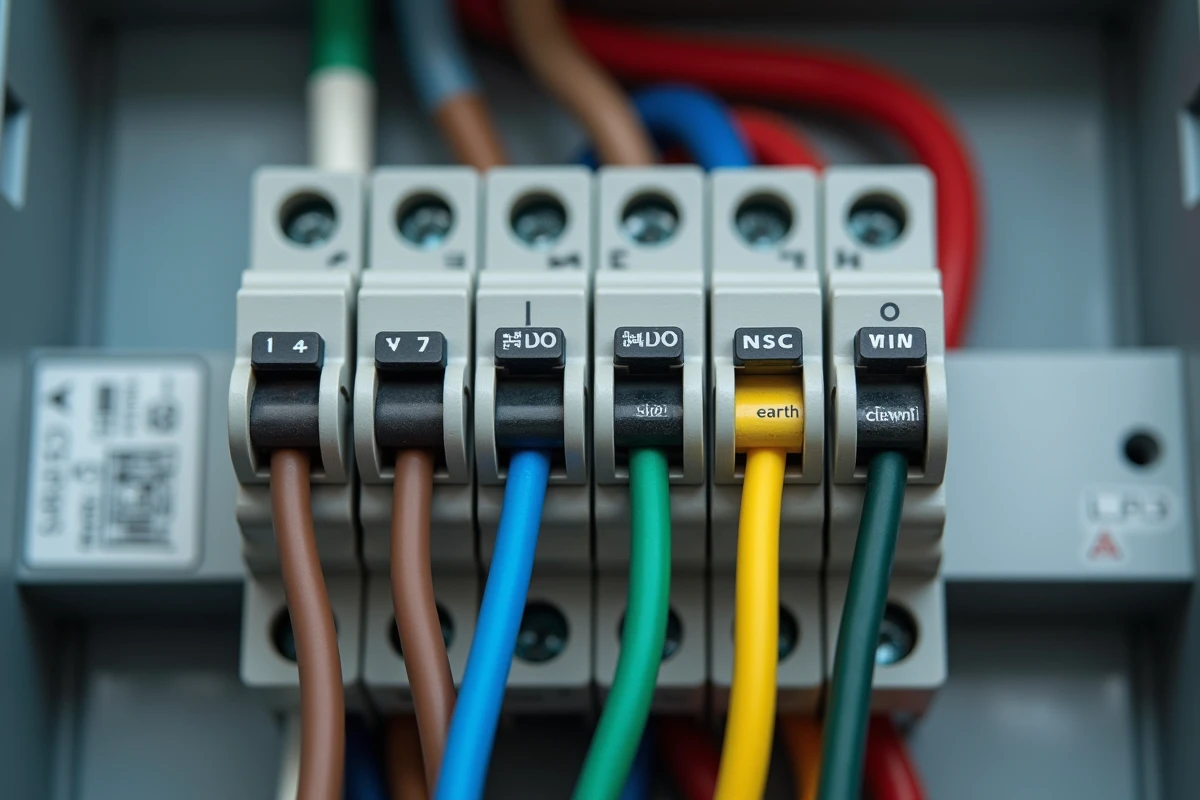

Raccordement des 3 fils au tableau électrique : phase, neutre, terre
Les trois fils qui arrivent de votre circuit prises doivent chacun rejoindre un point précis du tableau. Voici leur destination :
- Le fil de phase (rouge, marron ou noir) se raccorde sur la borne de sortie du disjoncteur divisionnaire, côté phase
- Le fil de neutre (bleu) se raccorde sur la borne de sortie du même disjoncteur, côté neutre, ou sur le bornier neutre associé à la rangée du différentiel concerné
- Le fil de terre (vert/jaune) se raccorde directement sur le bornier de terre général du tableau, indépendamment du disjoncteur
Le disjoncteur divisionnaire lui-même est alimenté en amont par l’interrupteur différentiel de sa rangée, via des peignes d’alimentation horizontaux. Ces peignes distribuent la phase et le neutre depuis le différentiel vers chaque disjoncteur de la rangée.
Quel type d’interrupteur différentiel choisir
Pour un circuit prises standard, un interrupteur différentiel de type AC suffit. Il détecte les fuites de courant alternatif sinusoïdal. Le type A, lui, détecte en plus les composantes continues pulsées, ce qui le rend obligatoire pour certains circuits spécifiques (plaque de cuisson, lave-linge).
Un circuit prises alimentant uniquement des appareils classiques relève du type AC. Si le même circuit alimente une prise dédiée à un appareil à variateur ou à électronique de puissance, le type A devient pertinent.
Norme NF C 15-100 mise à jour : ce qui change pour le tableau
La norme NF C 15-100 a fait l’objet d’une mise à jour en 2024. Cette révision impacte directement la conception du tableau électrique lors d’un ajout ou d’une remise à niveau de circuit.
Parmi les points notables : le tableau doit désormais respecter les dimensions de l’ETEL (espace technique électrique du logement) et intégrer une GTL (gaine technique logement) aux dimensions normées. La distribution des différentiels et disjoncteurs doit être clairement repérée sur le tableau, avec une identification lisible de chaque circuit.
En pratique, ajouter un circuit prises dans un tableau ancien peut imposer une mise en conformité partielle. Si le tableau ne dispose pas de place pour un disjoncteur supplémentaire, l’ajout d’un coffret complémentaire ou le remplacement complet du tableau devient nécessaire.
Série ou parallèle : comment distribuer plusieurs prises sur un circuit
Contrairement à ce que suggère l’expression « prises en série », les prises d’un même circuit se câblent toujours en parallèle (ou en dérivation). Chaque prise reçoit la tension complète du réseau. Le câblage se fait en repiquage : les fils arrivent à la première prise, puis repartent vers la suivante depuis les mêmes bornes.
Un câblage en série réel (où le courant traverserait chaque prise successivement) ferait chuter la tension à chaque point et rendrait les dernières prises inutilisables. Le repiquage en parallèle garantit une tension identique sur chaque prise du circuit.
Avant de refermer le tableau, vérifiez trois points : le serrage de chaque borne (un fil mal serré provoque un échauffement), l’affectation correcte du neutre sous le bon différentiel, et la continuité du fil de terre jusqu’au bornier général. Un test au vérificateur d’absence de tension avant et après mise sous tension reste la dernière étape avant de considérer le branchement comme terminé.
